III. Предварительный расчет валов редуктора. Расчет выполняем на кручение по пониженным допуска­емым напряжениям

Расчет выполняем на кручение по пониженным допуска­емым напряжениям.

Крутящие моменты в поперечных сечениях валов:

ведущего Т _к1 = Т ₁ = 126 × 10³ Н×мм;

ведомого Т _к2 = Т _к1 и = 126 × 10³ × 3,16 = 400 × 10³ Н×мм.

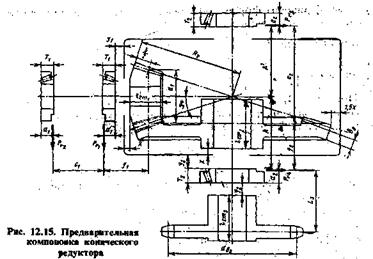

Ведущий вал (рис. 12.15 и 12.16).

Диаметр выходного конца при допускаемом напряжении [t_к] = 25 МПа

Чтобы ведущий вал редуктора можно было соединить с помощью МУВП с валом электродвигателя d _дв = 42 мм, при­нимаем d _вl = 32 мм.

Диаметр под подшипниками примем d _пl = 40 мм; диаметр под шестерней d _к1 = 30 мм.

Ведомый вал (рис. 12.17).

Диаметр выходного конца вала d _в2определяем при мень­шем [t_к] = 20 МПа, чем учитываем влияние изгиба от натя­жения цепи:

Примем d _в2 = 48 мм; диаметр под подшипниками = 55мм, под зубчатым колесом = 60 мм.
